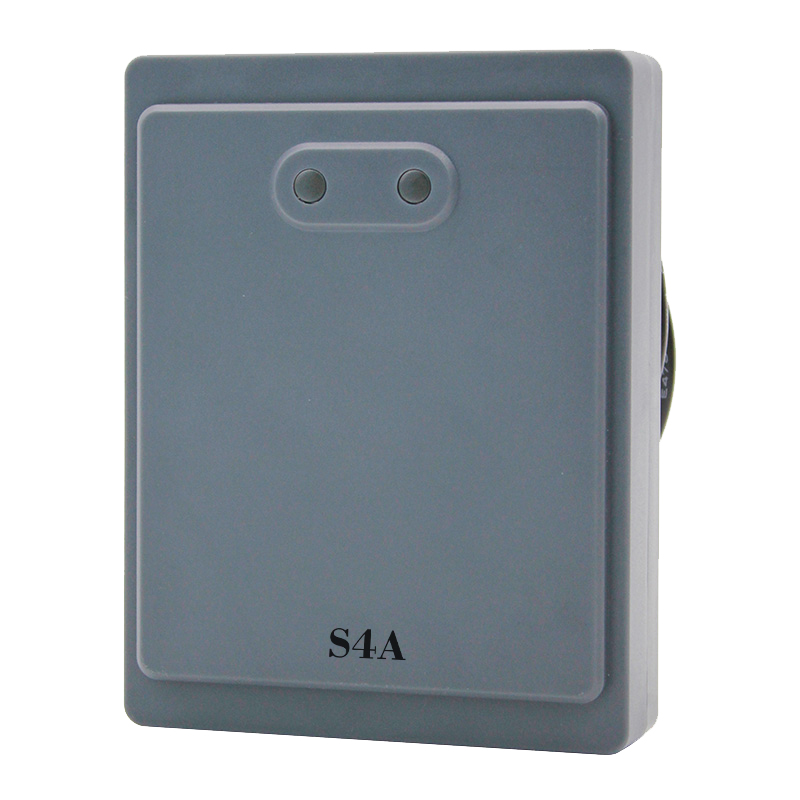

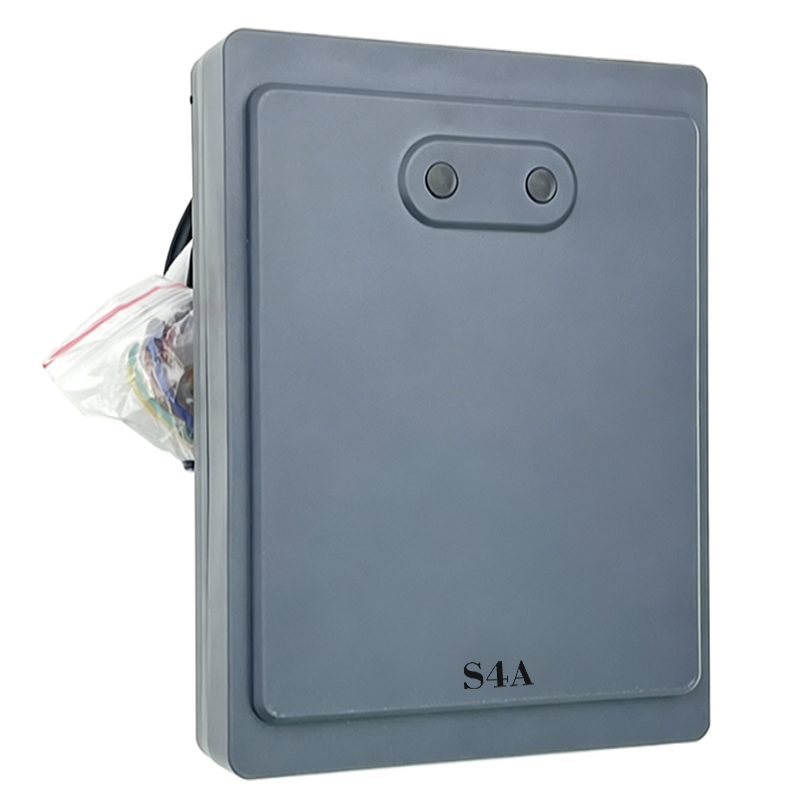

R02 Channel Gate Anti-Collision Radar

R02 Channel Gate Anti-Collision Radar

Modello n.: R02

Tutorial sull'installazione e il funzionamento del radar

(1.1) Il radar antisfondamento è installato sul cassonetto della barriera perpendicolarmente alla direzione della corsia (o installato sulla colonna accanto al cassonetto). L'altezza di installazione consigliata è di 0,6 m dal bordo inferiore del radar al suolo e di 15-25 cm dalla leva del cancello a sinistra ea destra (fare riferimento allo schema).

(1.2) Il telaio del cancello della barriera deve essere fissato saldamente per evitare che il telaio si scuoti quando la macchina del cancello è in funzione.

(1.3) All'interno del raggio di rilevamento del radar, ad eccezione della leva del freno, non devono essere presenti ostacoli, come coni stradali, tombini metallici, recinzioni isolanti, segnali e simili.

(1.4) Il diagramma schematico delle specifiche di installazione del radar di barriera è il seguente:

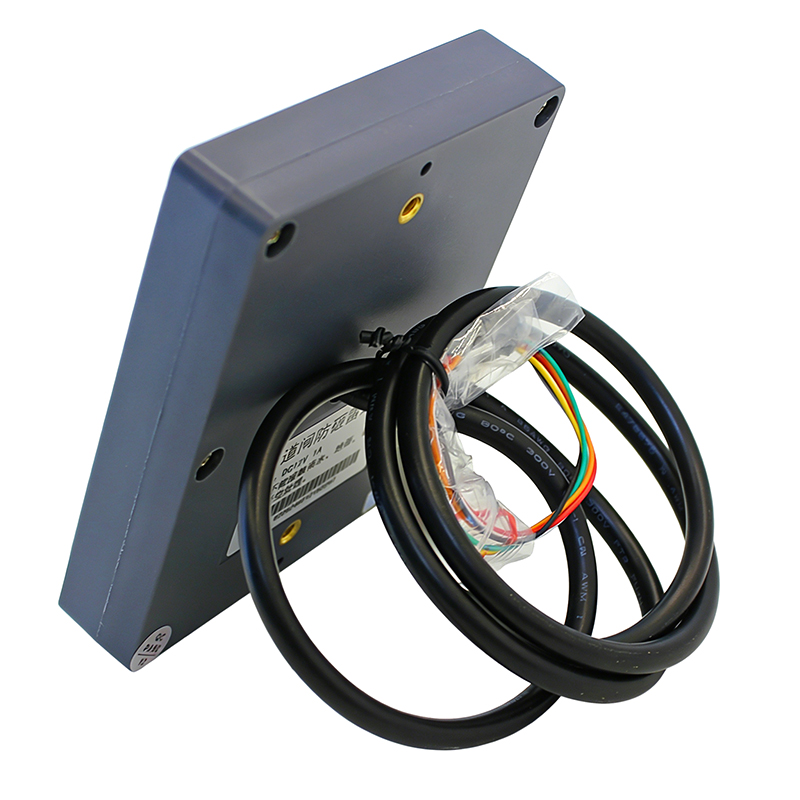

Come mostrato nella figura sottostante, determinare prima la posizione di installazione, quindi praticare un foro filettato e 2 fori di fissaggio sul corpo della scatola. (Gli adesivi autoadesivi del foro di posizionamento e le viti di fissaggio sono forniti nella confezione del prodotto), quindi fissare il radar sulla scatola e serrare i dadi di fissaggio.

Tutorial sull'impostazione della lunghezza del palo del radar

Passaggio 1: tieni premuto il pulsante senza rilasciarlo

Imposta la distanza di rilevamento

Premere fino a quando la luce verde è accesa e la luce rossa è spenta, ogni volta che la luce rossa lampeggia, la distanza di rilevamento aumenterà di 0,5 metri e la distanza di impostazione effettiva scorrerà entro 1-6 metri (la distanza iniziale è 1 metro) . Dopo aver impostato la distanza, rilasciare il pulsante per accedere al passaggio successivo.

Passaggio 2: premere e rilasciare il pulsante

ambiente della scena di apprendimento

Impara automaticamente lo sfondo della scena (la luce rossa e la luce verde lampeggiano contemporaneamente); attendere 20 secondi, il radar salva i parametri ed esce, l'impostazione è completata; il radar funziona normalmente (la luce rossa è sempre accesa)

Ad esempio, se installi un palo dritto di 4 m: (la distanza di rilevamento dovrebbe essere inferiore di 0,5 m rispetto alla lunghezza del palo)

Tenere premuto il pulsante per la prima volta senza rilasciarlo fino a quando la luce rossa lampeggia cinque volte (0,5 metri ogni volta) quindi rilasciarlo (impostare la distanza

2,5 metri + 1 metro di distanza iniziale), in questo momento la distanza di rilevamento è di 3,5 metri;

Dopo aver premuto il pulsante per la seconda volta, rilasciarlo immediatamente, il semaforo lampeggia contemporaneamente, quindi attendere 20 secondi

Basta imparare l'ambiente della scena (in questo momento, non ci sono persone, automobili e altri oggetti nel raggio di rilevamento del cancello della barriera).
