> porta massima peso: 180kg
> massima porta larghezza: 1200mm
> apertura e chiusura orario: 6 ~ 12S
> alimentazione alimentazione: AC220V ± 10% 50 / 60Hz
> nominale potenza: 55W
Marca:
S4AOggetto numero.:

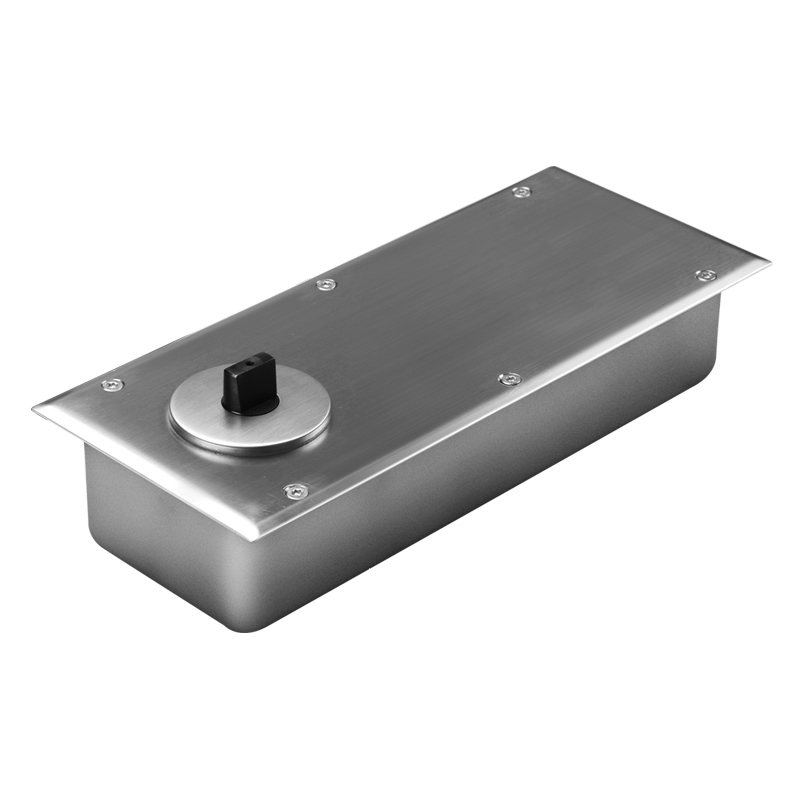

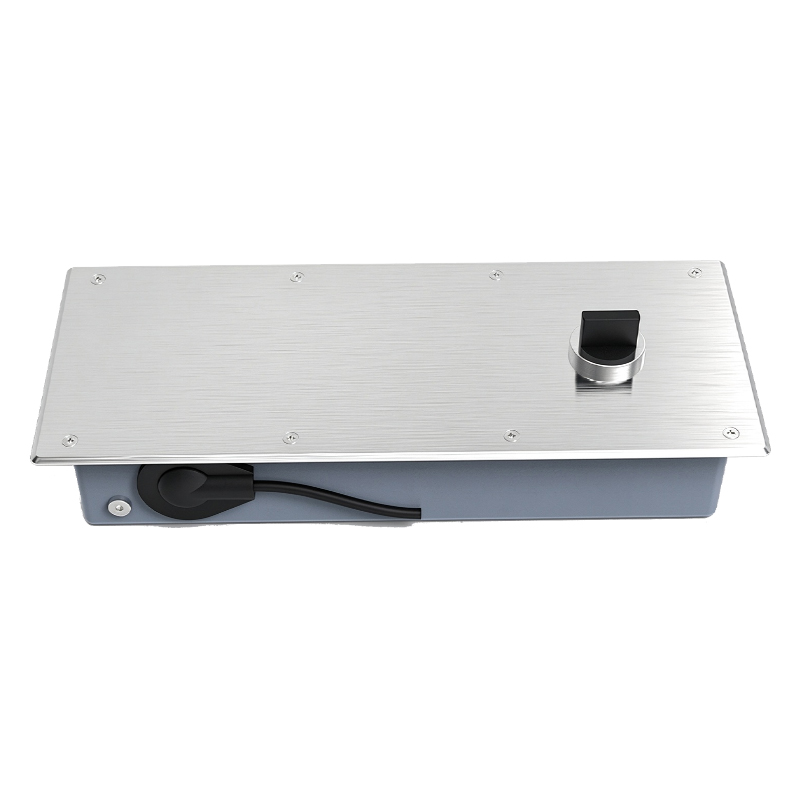

D180Schiudiporta a scomparsa a pavimento
modello No.: D180S
Cosa è una porta a scomparsa nel pavimento Chiudiporta?
Il chiudiporta nascosto sopraelevato o montato a pavimento è un tipo molto comune di meccanismo chiudiporta che normalmente non viene visto e inosservato. ... alcuni chiudiporta a scomparsa consentono solo un comando unidirezionale per l'apertura e la chiusura ad un punto fisso o porta stop.
peso massimo della porta | 180kg |
larghezza massima della porta | 1200mm |
coppia massima | 165Nm |
rumore | <60dB |
orario di apertura e chiusura | 6-12S |
campo aperto | 86 ° ~ 95 ° |
Alimentazione elettrica | AC220V ± 10% 50 / 60Hz |
potenza nominale | 55W |
potenza della macchina speciale | <2W |
temperatura di esercizio | -20 ° C ~ 55 ° C |
livello di protezione | IP68 |

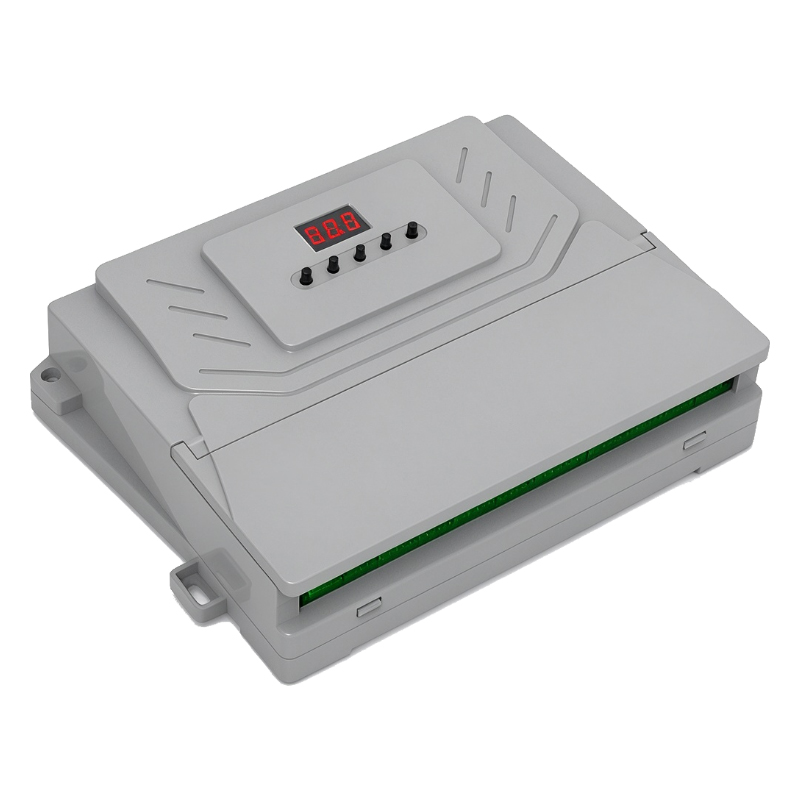

dimensione della scatola di controllo | 156x120x46mm |
dimensione dell'unità | 320x110x70mm |
unità di peso | 5,5 kg |
processo di installazione
1.Confermato bene la posizione di installazione, produrre la corrispondente fessura laterale sul terrenosecondo le dimensioni impostate, disposizione dei cavi secondo requisiti.
2.Connetti il cavo di uscita impostato, il controller e il blocco elettrico dell'inserto per accendere test prima aggiustare il set.
3.Install il montaggio del supporto (Immagine a) sulla traversa, installare il raccordo di supporto (Immagine b) e asta del braccio rotante (Immagine c) sulla corrispondente positionof porta foglia.
4.Install l'anta dopo aver impostato la posizione fissa, regolare la posizione opposta tra doorleaf e il telaio della porta attraverso la vite di regolazione del set e del supporto, fissare il setwell gettando il calcestruzzo o serrando il supporto (Immagine d)
