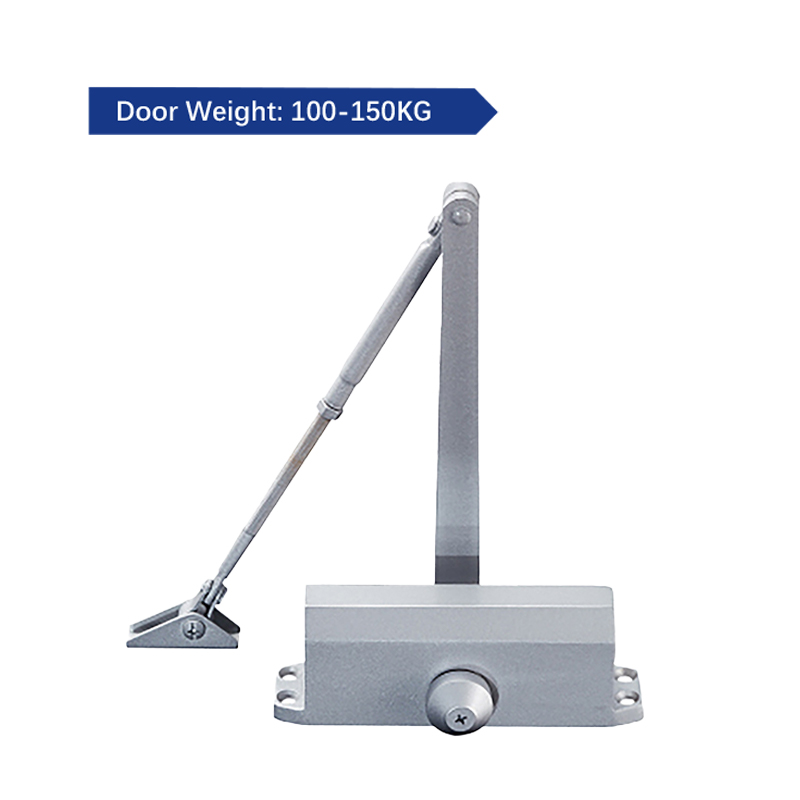

Chiudiporta automatico idraulico da 100-150 kg per porte in legno

Larghezza massima della porta: 900-1100 mm
Peso massimo della porta: 100-150 kg
Funzione di conferma: NO
Angolo di apertura massimo: 180
  • Marca:

    S4A
  • Oggetto numero.:

    DL-150
  • Specifiche
  • Schema elettrico
  • Scaricamento

Chiudiporta automatico idraulico da 100-150 kg per porte in legno


Parametro del prodotto Descrizione del parametro
Modello S4A DL-150
Nome del prodotto Super Chiudiporta

Larghezza massima della porta 900-1100 mm
Peso massimo della porta 100-150 kg
Funzione di conferma NO
Angolo di apertura massimo 180
Regolazione della velocità di chiusura Velocità 1:180°-15°; Velocità 2:15°-0°
Temperatura applicabile -20℃-45℃
Applicabilità porta aperta a sinistra o a destra
Superato il test di durabilità 500.000 cicli

Peso unitario 2,1 kg
Pacchetto standard 10 pezzi/cartone
Peso del cartone 2,1 kg
Dimensioni della scatola 47*33*19 (cm)


150KG Automatic Door Closer

L'installazione di un chiudiporta automatico idraulico da 100-150 kg su una porta in legno richiede un'attenta preparazione e un'esecuzione passo dopo passo per garantirne il corretto funzionamento e la sicurezza. Ecco una guida completa per assistervi in questa fase:


Strumenti e materiali necessari

  • Chiudiporta idraulico (adatto per porte in legno da 100-150 kg)
  • Trapano e punte da trapano
  • Cacciavite (a croce e a taglio)
  • Livello
  • Matita
  • Nastro di misurazione
  • occhiali di sicurezza
  • Marcatore
  • Bulloni o viti di ancoraggio (adatti per porte e telai in legno)
  • Facoltativo: viti per legno, rondella e piastra di montaggio (se incluse nel kit).

150KG Automatic Door Closer

Fase 1: preparare la porta e il telaio

  1. Ispezionare la porta e il telaio:
    • Assicurarsi che la porta e il telaio in legno siano in buone condizioni, privi di marciume, deformazioni o danni. Riparare eventuali problemi prima dell'installazione.
    • Controllare che la porta si apra senza problemi e che le cerniere siano ben salde.
  2. Determinare la posizione di montaggio:
    • La maggior parte dei chiudiporta idraulici viene montata sul telaio della porta (a scomparsa o a vista) o sulla porta stessa. Consultare le istruzioni del produttore per i tipi di montaggio consigliati (ad esempio, a stipite superiore, a montaggio laterale o a braccio parallelo).
    • Per un montaggio standard sullo stipite superiore (comune per le porte in legno):
    • Il corpo del dispositivo di chiusura si fissa allo stipite superiore del telaio della porta, mentre il braccio si collega al bordo superiore della porta.

Fase 2: contrassegnare e misurare

  1. Segna la posizione del corpo più vicina:
    • Posizionare il corpo del chiudiporta sullo stipite superiore del telaio della porta (sul lato interno per una migliore protezione, salvo diversa indicazione).
    • Utilizzare una matita per segnare i fori per le viti del corpo del chiudiporta sul legno. Assicurarsi che il chiudiporta sia centrato orizzontalmente sullo stipite.
  2. Segna il punto di attacco del braccio:
    • Aprire la porta a 90 gradi. Estendere il braccio di chiusura e posizionarne l'estremità sul bordo superiore della porta (solitamente a 10-15 cm dal lato cerniere).
    • Segnare i fori per le viti per la staffa del braccio sulla porta. Utilizzare una livella per assicurarsi che il braccio sia dritto e parallelo al bordo superiore della porta.

Fase 3: forare e fissare il corpo più vicino

  1. Praticare i fori pilota:
    • Nei punti contrassegnati sullo stipite, praticare dei fori pilota leggermente più piccoli delle viti fornite. Questo eviterà che il legno si spacchi.
    • Se lo stipite è cavo o debole, utilizzare bulloni di ancoraggio o viti più lunghe che penetrino nel legno strutturale dietro lo stipite.
  2. Fissare il corpo più vicino:
    • Allineare il corpo del chiudiporta con i fori pilota e fissarlo allo stipite con le viti. Serrarle saldamente, ma evitare di stringerle eccessivamente, perché potrebbero danneggiare il legno.


Fase 4: Fissare il braccio alla porta

  1. Praticare i fori pilota sulla porta:
    • Praticare i fori pilota per la staffa del braccio nei punti contrassegnati sul bordo superiore della porta. Assicurarsi che la staffa sia allineata correttamente quando la porta è chiusa.
  2. Montare il supporto del braccio:
    • Fissare la staffa del braccio alla porta utilizzando le viti in dotazione. Verificare che il braccio si muova liberamente quando la porta si apre e si chiude.

Fase 5: Collegare il braccio più vicino al corpo

  1. Fissare il braccio al chiudiporta:
    • Inserire il perno del braccio nella sede del corpo del chiudiporta. Fissarlo con la clip di fissaggio o la vite fornita nel kit.
    • Assicurarsi che il braccio sia correttamente allineato e non piegato, poiché ciò potrebbe influire sulla velocità di chiusura della porta.

Passaggio 6: regolare le impostazioni più vicine

  1. Prova il funzionamento della porta:
    • Aprire e chiudere manualmente la porta per verificare che il chiudiporta funzioni correttamente. La porta dovrebbe chiudersi senza strappi o forza eccessiva.
  2. Regola la velocità di chiusura e il bloccaggio:
    • La maggior parte delle chiusure idrauliche sono dotate di valvole di regolazione per:
      • Velocità di chiusura (fase di chiusura principale): controlla la velocità di chiusura della porta da 90° a 10-15°.
      • Velocità di chiusura (fase di chiusura finale): controlla la delicatezza con cui la porta si chiude.
    • Utilizzare una piccola chiave a brugola o un cacciavite per ruotare le valvole di regolazione in senso orario per rallentare la porta o in senso antiorario per accelerarla. Regolare leggermente e testare ripetutamente fino a quando la porta non si chiude in modo fluido e sicuro.

Fase 7: Controlli finali e misure di sicurezza

  1. Verifica stabilità:
    • Assicurarsi che tutte le viti siano ben serrate e che il chiudiporta sia montato saldamente. Scuotere delicatamente la porta per verificare eventuali allentamenti nel chiudiporta o nelle staffe.
  2. Verifica autorizzazione:
    • Assicurarsi che il braccio di chiusura non urti il telaio, le cerniere o altri componenti della porta quando la porta si apre o si chiude. Regolare la posizione del braccio, se necessario.
  3. Lubrificare (se necessario):
    • Alcuni chiudiporta richiedono la lubrificazione periodica delle parti mobili. Consultare il manuale e applicare lubrificante siliconico alle cerniere o ai perni, se specificato.

Suggerimenti per l'installazione di porte in legno

  • Rinforzare il legno debole: se la porta o il telaio sono realizzati in legno tenero (ad esempio pino), utilizzare piastre di montaggio o rondelle in metallo per distribuire il peso del chiudiporta ed evitare che le viti si stacchino.
  • Protezione dalle intemperie: se la porta è esposta agli agenti atmosferici, applicare del sigillante attorno ai punti di montaggio del chiudiporta per proteggere il legno dall'umidità.
  • Seguire le istruzioni del produttore: modelli diversi di chiudiporta potrebbero avere requisiti di montaggio specifici. Fare sempre riferimento al manuale del prodotto per istruzioni e diagrammi specifici.

Avviso di sicurezza

  • Durante la foratura, indossare occhiali di sicurezza per evitare che schegge o detriti di legno finiscano negli occhi.
  • Se la porta è pesante o l'installazione sembra complicata, è consigliabile rivolgersi a un professionista per garantire un allineamento corretto ed evitare danni alla porta o lesioni.

Con una misurazione e una regolazione accurate, il tuo chiudiporta idraulico dovrebbe funzionare senza problemi, garantendo una chiusura automatica affidabile per la tua porta in legno.


150KG Automatic Door Closer
Manuale utente S4A_Chiudiporta automatico idraulico da 100-150 kg per porte in legno
